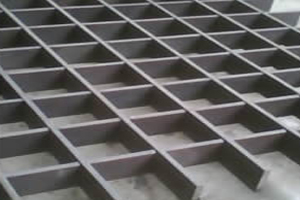

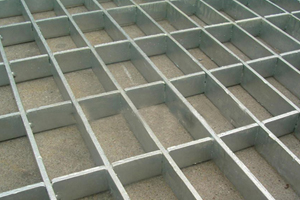

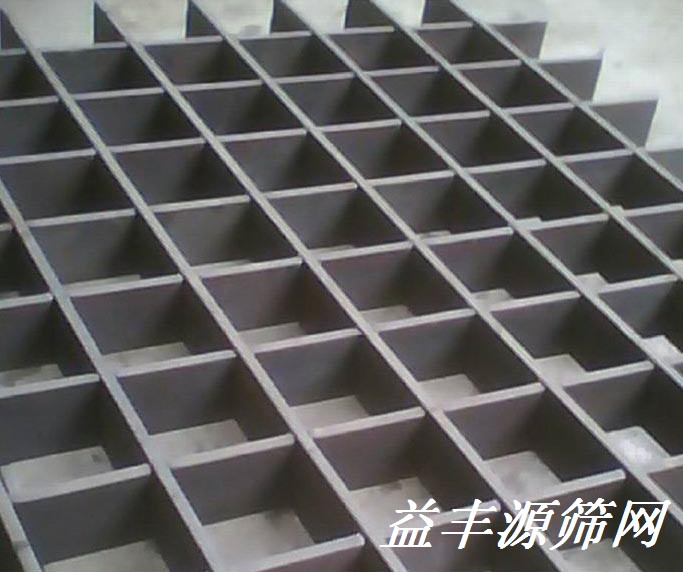

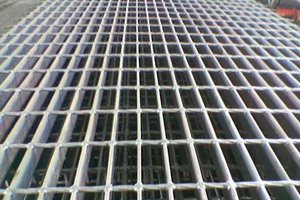

插接钢格板是一种具备承载能力较大的产品,由于其结构科学设计合理，通常用在对产品承载力或者是外观要求较高的部位。它由一定尺寸的扁钢经开槽（孔）、插接、焊接、精整等工序制造而成一种产品，是一种承载能力较大的钢格板产品,用于重承载力工业平台，安全系数较大。广泛铺设于走道观光平台、吊顶平台、幕墙外装修。表面处理可以分为镀锌、喷漆和浸塑。与普通钢格板相比具有焊点牢固、网面平整，没有正反面和扁钢承载方向之分，设计美观、实用轻便、免维护等众多特点。
根据制作形式可分为全插接型、半插接型和斜插型三种。

扁钢截面尺寸mm	插接钢格板方格间距
	20	30	40	50	60	70	80	90	100	110	120
	插接钢格板重量（公斤/平方米)
20X2	10.9	7.27	5.56	4.49	3.63	3.21	2.89	2.57	2.35	2.14	1.92
25X2	13.72	9.14	6.99	5.65	4.57	4.03	3.63	3.23	2.96	2.69	2.42
30X2	16.53	11.02	8.43	6.81	5.51	4.86	4.38	3.89	3.57	3.24	2.92
35X2	19.38	12.92	9.88	7.98	6.46	5.7	5.13	4.56	4.18	3.8	3.42
40X2	22.44	14.96	11.44	9.24	7.48	6.6	5.94	5.28	4.84	4.4	3.96
20X3	16.52	11.01	8.42	5.81	5.51	4.86	4.37	3.89	3.55	3.24	2.92
25X3	20.75	13.83	10.58	8.54	6.92	6.1	5.49	4.88	4.48	4.07	3.66
30x3	24.97	16.65	12.73	10.28	6.32	7.34	6.61	5.88	5.39	4.9	4.41
35x3	28.84	19.23	14.7	11.88	9.61	8.55	7.67	6.79	6.22	5.66	5.09
40x3	33.06	22.04	16.86	13.61	11.02	9.72	8.75	7.78	7.13	6.48	5.83
公称宽度mm	1002	992	1002	1002	962	982	982	992	1002	992	962

注：1. 标记示例： HG302/30("HG"插接钢格板标记； "303" 扁钢截面尺寸［宽度Ｘ厚度］ mm ； "30" 方格间距 mm；
2. 公称宽度是按扁纲厚度为 2mm 计算的，如果厚度为 3mm ，则应加上 1mm 。
3. 除本页表格中格距外，也可根据用户需求加工其它不同格距的插接钢格板。
